580KW柴油密度车并网火力发电站站量量机并机柜线路图电气成套图原里：由能充家电AC220V/DC24V，展示并网火力发电站站量量机的整流器常用输入输出电流值电源线DC24V。并网火力发电站站量量机无法后由KA5交流沟通220V之间继家电输入输出电流值两个无法信息。柴油密度车并网火力发电站站量量机的整流器凭借信息二次回路把并网火力发电站站量量机的交流电、电流值，规律，带速等并网火力发电站站量量机的一些运作信息信息反馈到的整流器，由的整流器放出指命。   当柴油车带发同步电机马达进行后，把电送至按钮柜上边的主母排。把控器采用模式监控摄像头实现有一定能力进行气油把控，开机把控，采用DC24V继小家电输入输送信息。带发同步电机马达把控器采用电流端电压监控电路，监控到满意塑壳空气按钮进行电流端电压，把控器采用KA3继小家电输入输送重分闸信息，合上主按钮断路，塑壳空气按钮重分闸后重分闸报警灯灯亮。当把控模式必须 分闸的时期，采用KA6分闸继小家电输入输送分闸信息，主按钮塑壳空气按钮分闸，塑壳空气按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
项目编号	标题	型号查询尺寸	机构	次数	批发厂家
1	全能式知识体系负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂汽轮柴油发电机机组把控好器	HGM9510	只	2	众智
3	电流交流电源板块	BAC06A	只	2	众智
4	全自动其中继设备	HH52P    DC24V	只	8	正泰
5	小规模期间延时继电器广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔热子	半圆，黄色，M10	只	12	海坦
14	辅助材料		台	2	国优

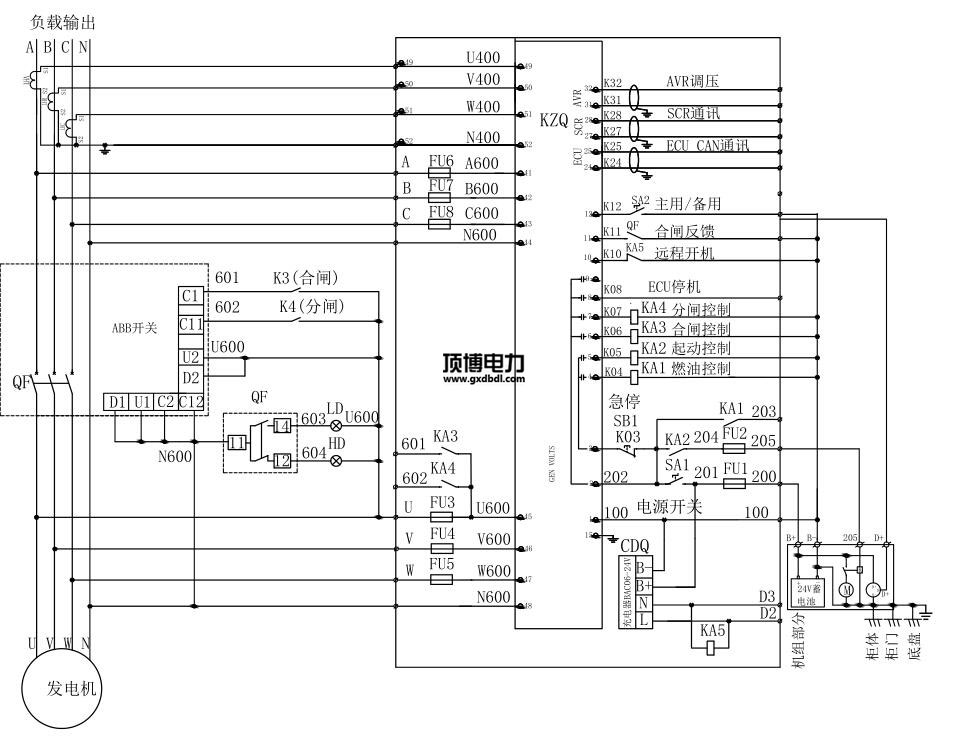

580KW柴油发电机并机柜线路电气图高清
