本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机电站设备变配配电盘的意义： 1、节省的分配权用电。 2、省事对电线的开关的操作。 3、有较高的可靠防御等级分，能直观性的出现电源电路的导通状况。

项目名称：656KW静音发电量空气能热泵单机配电箱主要元件明细清单
供电系统箱基本构件请单
序号顺序	名稱	尺寸尺寸规格	行业	比例	厂家直销
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发主轴电汽轮发动机操控器	HGM6110	只	1	众智
3	风能发伺服电机速比控住器	C2002	只	1	孚创
4	整流电源开关功能模块	DC24V	只	1	众智
5	长安小型中间的按钮开关设备	HH54P    DC24V	只	2	正泰
6	中大型后面继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

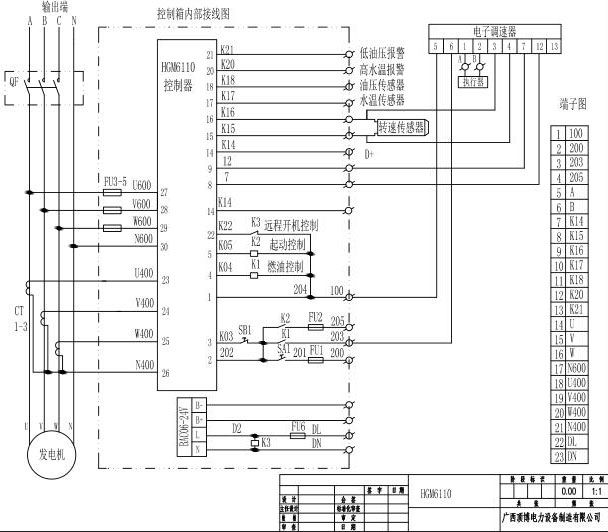

656KW广西顶博发电机组制造单机配电箱元件线路图
