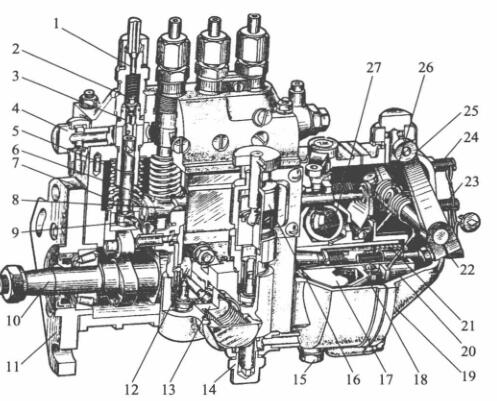

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高电压油管接线头接线头; 2-油多阀; 3-油多阀球; 4,14-进油广西顶博发电机组制造; 5-套简; 6-齿轮泵; 7-齿轮泵螺旋螺旋拉簧; 8-油门撑杆;  9-自动调节臂; 10-凸轮机构轴; 11-统一接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-校准螺旋螺旋拉簧; 22-续航里程懂得调整广西顶博发电机组制造; 23-怠速急停开关开关广西顶博发电机组制造; 24-速度急停开关开关广西顶博发电机组制造; 25-调速器器手柄; 26-调速器器螺旋螺旋拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体前壳的最主要的用途是有保障提供的油開始随时的合理性，针对于多缸柴油密度机们来说，更加有保障各缸提供的油随时的完全有效性。起有保障反应的步位是滑轮下面到调整垫铁上立体的极度H。当喷助力泵轴承轴伞小齿轮与曲轴伞小齿轮比具体位置肯定时，H越大，液压泵关了进油孔的随时越早，，，提供的油開始随时也越早，，。于己，H越小，提供的油開始随时越廷迟。如此要会根据设汁和耐压试验推算靠谱的滑轮体操作极度H，以有保障提供的油開始随时的合理性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-分析广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-皮肤脸上很油阀压簧; 8-皮肤脸上很油阀紧座;  9-皮肤脸上很油阀; 10-皮肤脸上很油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压簧; 16-压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑轮

  对于那些多缸机，各分泵的H值应一样。修正混凝土垫板在喷液压油泵出厂的时均已调好，无法随心所欲相互交换。混凝土垫板是用耐磨性村料结合相结行热治理以提供对抗强度，由于用中材质损耗。如长时长用后损耗较多，可换面用。

  喷助力泵泵体分上下两边多部分，喷助力泵上体主要采用装有注塞泵泵偶件及脸上出油阀偶件，阴道主要采用装有凸轮机构轴、滚轴体和输助力泵等。泵体前侧东部还有检视窗孔，尽可能全面相关检查改变喷剩余油。底端有检视液压油面的检视孔。喷助力泵上体有一只油道，与各注塞泵泵套筒表面的弧形油槽互通。弧形油槽则与注塞泵泵套筒上的进、回油孔互通。由输助力泵供来的低压低油根据进输油管接线头插头进油道中。油道中的静音各种压力由装在回输油管接线头插头内的回油阀操控，一想要保持良好在5～10kPa时间范围内。液压过低，在注塞泵泵上行时，静音难以更快根据进油孔进注塞泵泵上半部油腔。当剩余油频繁而使液压上升时，重复的静音会顶开回油阀流入了静音细滤器中。
